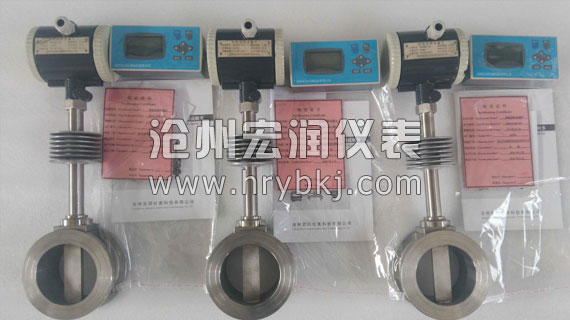

HRLU系列渦街流量計 (導熱油流量計)

一、簡介

HRLU系列數字渦街流量計是宏潤公司國內首創的新一代數字型渦街流量計，完全 按照日本國家標準JIS Z8766：2002，并借鑒日本OVAL公司的設計進行設計和生產的。 產品性能穩定可靠，測量精度高，環境適應性好，量程范圍大，可滿足各種工況條件的 需要，其產品各項技術指標，均達到或接近了國外水平。

二、產品特點

HRLU系列渦街流量計，除具備普通渦街流量計的共同特點外，還具有如下的突出特點：

1. 采用日本國家標準JIS Z8766:2002設計，測量方式采用內藏式，性能更穩定，測量更精確。

2. 所有規格本體采用一次鑄造成型，減少了因焊接三角柱而產生的變形，提高了渦街信號的穩定性。

3. 自DN40起以上各規格均采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)，大大提高了產品的抗干擾能力，信號測量精度也大大提高。

4. 渦街信號的轉換采用數字信號處理技術(DSP)，突破了傳統的模擬方法處理渦街信號的局限性 ，提高了渦街信號的檢測靈敏度 ，大大提高了渦街流量計的抗震性能和量程范圍。

5. 可測量量程大。一般情況下可達1:15 ~1:20，可測量下限大大降低，為普通渦街流量計的 1/3-1/2.

6. 在規定的條件下 ，產品的技術性能與質量均達到或接近了國外渦街流量計的水平。

三、主要技術參數：

1. 規格(口徑):15、20、25、40、50、65、80、100、125、150、200、250、300。

2. 測量介質:液體、氣體、蒸汽(飽和蒸汽、過熱蒸汽)、特殊型的可以測量耐腐蝕性介質。

3. 精度(準確度、精確度):誤差為:顯示量的±1％以內或滿量程的±1％以內。注意：模擬輸出的場合要加上滿量程的±0．1％。

4. 重復性：±0.2％以內。

5. 使用壓力：因法蘭規格不同而異，一般情況下為1.6MPa。特殊情況下2.5MPa-4.0MPa 可根據測量介質的條件進行定制。

6、使用溫度范圍:-10 ℃～+350 ℃。

(-10℃～+ 150℃低溫、 -10℃ ～+250℃中溫、+250℃ ～+350℃ 高溫)。

7. 輸出信號:4～20mA輸出、渦街脈沖輸出。

8. 環境條件:溫度-30℃ ～+60℃、濕度5％～90％。

9.  流量范圍:在確保渦街流量計測量精度的前提下，其測量的流速范圍為:液體

0.3m/s~7m/s、氣體3m/s~55m/s。

10. 供電電源:根據用戶需要分別為直流供電電壓12V和24V，現場顯示型采用3.6V鋰電池供電。

11. 通訊接口RS232和 RS485 、HART 協議。

12. 防爆型號: EXdⅡBT4。

13. 傳輸距離：轉換器與二次儀表之間≤1Km。(對于分離型)探頭與轉換器之間≤200m
