安裝孔板流量計我們需要在安裝前檢查節流裝置的編號和尺寸是否符合管道安裝位置的要求，必須選擇匹配的孔板流量計安裝在相應的管道上。新裝管路系統，需要在管道沖洗和掃線后再進行孔板流量計的安裝?？装辶髁坑?jì)的安裝方向“+”號應該向著流束，這個問題我們已經說過兩次了，就是重申安裝方向的重要性?？装辶髁坑?jì)中心應該和管道中心線相重合，同心度誤差不得超過0.015（1/β -1）的數值。孔板流量計在管道中安裝時應確保其端面與管道軸線垂直、垂直度誤差不得超過±1°。安裝孔板時，應夾緊孔板用的密封墊片（包括環室與法蘭、環室與孔板間）覆蓋上，在夾緊，不得突入管道內壁，否則對測量有影響?？装灏惭b處必須嚴密，不能有泄漏現象存在，安裝工作必須在管道試壓前進行。

后段安裝的導壓管應垂直或傾斜敷設，其傾度不得小于1:12。粘度較高的流體，其傾斜度還應增大。當差壓訊號傳送距離大于3米時，導壓管應分段傾斜，并在各最高點和低點分別裝設集氣器和沉降器。為了避免差壓訊號傳送失真，正負導壓管應盡量靠近敷設，嚴寒地區還應采取防凍措施?？刹捎秒姛峄蛘魵獗兀乐贡粶y(cè)介質過熱汽化和在導壓管中產生氣體造成假差壓。

BTLG系列標準節流裝置【產品介紹】：我公司是標準節流裝置生產廠家，生產包括標準孔板，標準噴嘴、長徑噴嘴、經典文丘里管、文丘里噴嘴、環形孔板、四分之一圓噴嘴（四分之一圓孔板）、偏心孔板、雙重孔板、低壓損流量管、限流孔板等多種節流產品。【分類和安裝要求】：1.節流裝置按取壓方式分為：角接取壓、法蘭取壓、徑距取壓三種基本方式，但根據流體狀態的不同科靈活選用不同的方式。 2.節流件的安裝要求：a.節流件應安裝在人易接近的地方；b.新裝管路系統必須在管路沖洗和掃線候再進行安裝；c.節流件安裝在垂直管道上時，取壓口的位置可在取壓管的任意位置，但是要注意節流件的安裝方向→必須與流體方向一致裝置的平面上任意選擇，水平安裝或傾斜安裝時，取壓口的位置按說明書上的示意圖選擇。

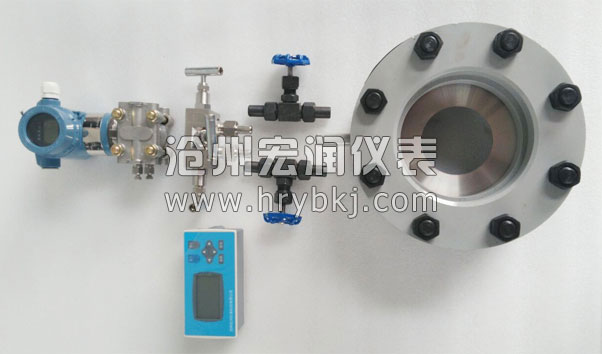

標準環室孔板、法蘭孔板節流裝置是無刻度的流量測量裝置，它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差，又變送器將該壓差訊號轉換成比例的輸出信號，再有二次儀表或調節器，對被測量流量進行記錄，指示或調節。

1、管道條件：

（1） 節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

（2） 安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

（3） 為確保流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：

（A） 節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0。3%

（B） 在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其偏差不得超過±2%，節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1（β=d/D， d為孔板開孔直徑，D為管道內徑）。

（4） 節流件上游側阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7（不論實際β值是多少）取表一所列數值的1/2

（5） 節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
