渦街傳感器按日本國家標準JIS Z8766：2002《渦街流量計—流量測定方法》，并借鑒日本OVAL公司的產品技術進行設計和生產的。

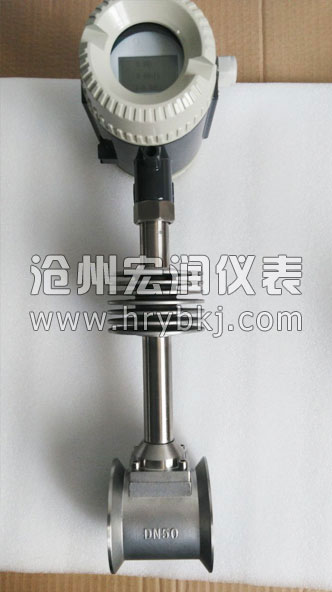

渦街傳感器是由設計在流場中的旋渦發生體、檢測探頭及相關的電子線路等組成。當液體流經三角柱形旋渦發生體時，它的兩側就成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街，這些交替變化的旋渦就形成了一系列替變化的負壓力，該壓力作用在檢測深頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號。

渦街傳感器主要技術參數：

1、規格（口徑）：25/40/50/65/80/100/125/150/200/250/300mm。

2、測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）、特殊性的可以測量耐腐蝕型介質。

3、精度（準確度、精確度）：1級誤差為顯示量的 正負1%以內或滿量程的正負1%以內。 注意：模擬輸出的場合要加上滿量程的正負0.1%。

4、重復性：正負0.2%以內。

5、使用壓力：因法蘭規格不同而異，一般情況下為1.6MPa。特殊情況下2.5MPa-4.0MPa，可根據測量介質的條件進行定制。

6、使用溫度范圍：-10℃-- +350℃.(-10℃-- +150℃低溫、-10℃-- +250℃中溫、+250℃-- +350℃高溫)。

7、輸出信號：4-20mA輸出、渦街脈沖輸出。

8、環境條件：溫度-30℃—+60℃、濕度5%—90%。

9、流量范圍：在確保渦街流量計測量精度的前提下，其測量的流速范圍為：液體0.3m/s—7m/s、氣體3m/s—55m/s。

10、供電電源：根據用戶需要分別為直流供電電壓12V和24V，現場顯示型采用3.6V鋰電池供電。

11、通訊接口RS232和RS485、HART協議。

12、防爆型號：EXdIIBT4。

13、傳輸距離：轉換器與二次儀表之間距離不超過1km。（對于分離型）探頭與轉換器之間不超過200m。
